Конструкция трансформатора ТМГ 25
Трансформаторы серии ТМГ состоят из активной части, переключателя, крышки с вводами ВН и НН, расширителя с воздухоосушителем и, в зависимости от исполнения, дополнительных элементов фильтрации масла.
Магнитопровод стержневого типа изготавливается из холоднокатаной электротехнической стали, что обеспечивает снижение потерь и стабильную работу оборудования. Обмотки высокого напряжения оснащаются регулировочными отводами для настройки напряжения.
Обмотки выполняются по технологии блочной намотки с жёсткой осевой прессовкой, что повышает механическую прочность и устойчивость к эксплуатационным нагрузкам.
Бак трансформатора представляет собой герметичную сварную металлическую конструкцию с элементами для подъёма, заземления, слива масла и крепления на фундамент. Герметичность разъёмных соединений обеспечивается маслостойкими уплотнителями.
Трансформаторы серии ТМГ состоят из активной части, переключателя, крышки с вводами ВН и НН, расширителя с воздухоосушителем и, в зависимости от исполнения, дополнительных элементов фильтрации масла.
Магнитопровод стержневого типа изготавливается из холоднокатаной электротехнической стали, что обеспечивает снижение потерь и стабильную работу оборудования. Обмотки высокого напряжения оснащаются регулировочными отводами для настройки напряжения.
Обмотки выполняются по технологии блочной намотки с жёсткой осевой прессовкой, что повышает механическую прочность и устойчивость к эксплуатационным нагрузкам.
Бак трансформатора представляет собой герметичную сварную металлическую конструкцию с элементами для подъёма, заземления, слива масла и крепления на фундамент. Герметичность разъёмных соединений обеспечивается маслостойкими уплотнителями.
Технические характеристики
Тип трансформатора | Потери холостого хода | Потери короткого замыкания | Ток холостого хода, % | Ток короткого замыкания, % |
ТМГ-25 | 120 | 600 | 3,2 | 4,5 |
ТМГ-40 | 160 | 880 | 3 | 4,5 |
ТМГ-63 | 230 | 1200 | 2,8 | 4,5 |
ТМГ-100 | 320 | 1970 | 2,6 | 4,5 |
ТМГ-160 | 460 | 2650 | 2,4 | 4,7 |
ТМГ-250 | 650 | 3100 | 2,3 | 4,5 |
ТМГ-400 | 830 | 5500 | 2,1 | 4,5 |
ТМГ-630 | 1050 | 7600 | 2 | 5,5 |
ТМГ-1000 | 1550 | 10200 | 1,8 | 5,5 |
ТМГ-1250 | 1950 | 13000 | 1,5 | 5,5 |
ТМГ-1600 | 2050 | 16000 | 1,3 | 5,5 |
Реализованные проекты
Реализованные проекты силовых трансформаторов, произведённых на нашем заводе. Примеры поставок оборудования для промышленных, коммерческих и инфраструктурных объектов.
Трансформатор ТМЗ 630 кВА для промышленного предприятия
Поставка силового трансформатора с полным комплектом документации и заводскими испытаниями.
Трансформатор ТМГ 1000 кВА отгружен заказчику
Оборудование изготовлено, прошло проверку ОТК и подготовлено к отправке на объект.
Поставка трансформаторов ТМГ 630 кВА для объекта электроснабжения
Трансформаторы готовы к монтажу и дальнейшей эксплуатации в составе энергосистемы.
При нажатии кнопки "Оставить заявку" - вы соглашаетесь с Политикой конфиденциальности и Правилами обработки персональных данных.
Инженерный расчёт и подбор оборудования
Оставьте заявку — подготовим решение с учётом параметров сети и требований проекта
Дмитрий Ковалёв
Инженер
Более 15 лет в энергетике

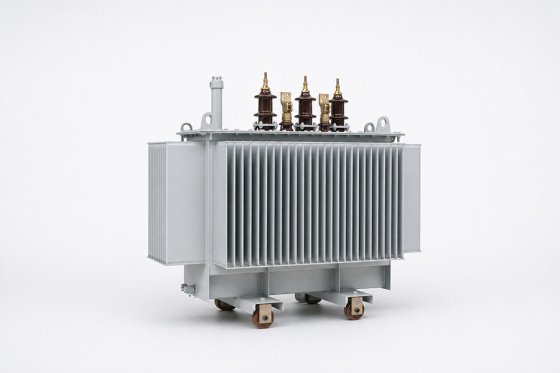

Купить трансформатор ТМГ 25 кВА 6(10)/0,4 кВ
Масляный силовой трансформатор ТМГ 25 кВА предназначен для преобразования напряжения в электрических сетях и используется для электроснабжения объектов с небольшой нагрузкой. Оборудование применяется в составе комплектных трансформаторных подстанций, распределительных узлов и локальных энергосистем.
Трансформатор ТМГ 25 кВА выполнен в герметичном масляном исполнении, что обеспечивает надёжную работу, минимальные требования к обслуживанию и длительный срок эксплуатации.
Трансформатор ТМГ 25 кВА выполнен в герметичном масляном исполнении, что обеспечивает надёжную работу, минимальные требования к обслуживанию и длительный срок эксплуатации.
Особенности трансформатора ТМГ 25 кВА
Серия ТМГ отличается герметичной конструкцией бака, предотвращающей контакт масла с внешней средой. Это позволяет сохранять эксплуатационные характеристики оборудования на протяжении всего срока службы.
Преимущества модели:
Преимущества модели:
- герметичное исполнение бака;
- отсутствие необходимости обслуживания масла;
- высокая надёжность конструкции;
- устойчивость к эксплуатационным нагрузкам;
- длительный срок службы.
Области применения
Трансформатор ТМГ 25 кВА используется для электроснабжения:
- небольших коммерческих объектов;
- частных и малоэтажных застроек;
- дачных и садовых посёлков;
- инженерных и локальных сетей;
- объектов сельскохозяйственного назначения.
Преимущества ТМГ 25 кВА
- минимальные эксплуатационные затраты;
- компактные габариты;
- высокая надёжность;
- длительный срок службы;
- возможность установки в составе КТП.
Цена трансформатора ТМГ 25 кВА
Стоимость зависит от напряжения, исполнения, климатического варианта и дополнительных требований проекта. Для точного расчёта необходимо предоставить параметры объекта.
Купить ТМГ 25 кВА
Оставьте заявку, чтобы получить коммерческое предложение и подбор оборудования под задачи вашего объекта.
