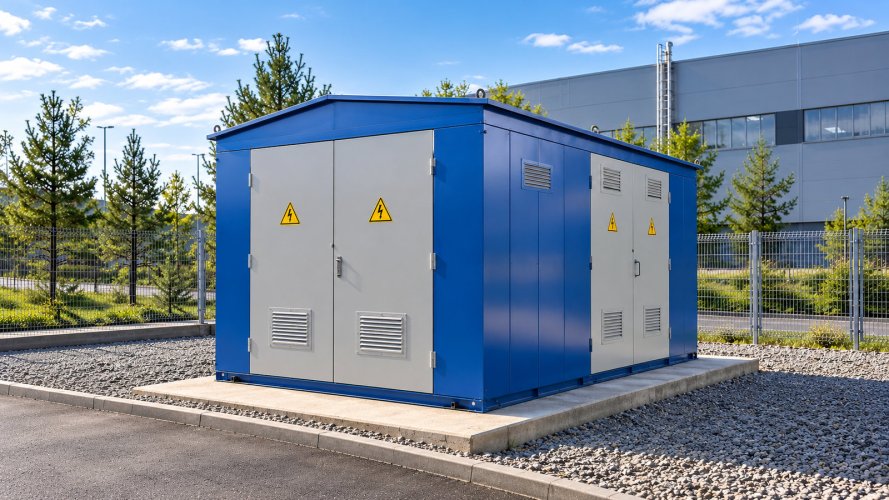

Размещение КТП выбирают по категории надежности объекта, мощности нагрузки, схеме внешнего электроснабжения, условиям доступа и требованиям пожарной безопасности. До заказа подстанции проверьте габариты площадки, трассы кабелей, подъезд для монтажа и обслуживания, расстояния до зданий и возможность устройства контура заземления. Окончательное место установки и состав оборудования подтверждает проектная организация по действующим нормам и техническим условиям сетевой организации
От чего зависят требования к размещению КТП
Требования к размещению комплектной трансформаторной подстанции определяют до выбора исполнения и мощности. Проектировщик учитывает назначение объекта, расчетную нагрузку, категорию надежности электроснабжения, класс напряжения питающей сети, схему ввода и условия эксплуатации. Для производственной площадки с резервированием может потребоваться 2КТП с двумя трансформаторами, а для одиночного потребителя с умеренной нагрузкой рассматривают киосковое исполнение
Место установки влияет на конструкцию КТП, состав распределительных устройств и стоимость строительно-монтажных работ. Нужно заранее проверить возможность подъезда автокрана и трала, трассы кабелей, размещение контура заземления, расстояния до зданий, проездов и инженерных сетей. При ограниченной территории также оценивают направление открывания дверей, зоны обслуживания РУ высокого и низкого напряжения, возможность замены трансформатора
Климатические и внешние воздействия определяют степень защиты оболочки, обогрев, вентиляцию, антикоррозионное исполнение и тип трансформатора. Для открытой установки обычно применяют КТП с масляным трансформатором, для размещения внутри здания или при повышенных требованиях пожарной безопасности могут потребоваться сухие трансформаторы. Окончательное решение принимают по проекту с учетом ПУЭ, технических условий сетевой организации, противопожарных норм и местных требований
- Расчетная и перспективная электрическая нагрузка объекта
- Категория надежности электроснабжения и необходимость второго ввода
- Напряжение сети, точка присоединения и способ прокладки кабелей
- Климатический район, загрязненность, подтопление и коррозионная активность среды
- Габариты площадки, подъезд для монтажа и зоны технического обслуживания
- Требования сетевой организации, ПУЭ и проектной документации
Сравнение вариантов размещения КТП
Место установки КТП выбирают по категории надежности, схеме внешнего и внутреннего электроснабжения, условиям доступа для обслуживания и ограничениям участка. Сравните варианты до разработки фундаментов и прокладки кабельных трасс
| Вариант размещения | Когда выбирать | Что проверить до установки |
|---|---|---|
| Отдельно стоящая киосковая КТП | Для промышленных площадок, складов, жилых и коммерческих объектов с доступной территорией | Подъезд для доставки трансформатора, габариты охранной зоны, фундамент, кабельные каналы, расстояния до зданий и проездов |
| Пристроенная КТП | Когда необходимо сократить длину низковольтных кабелей до основного здания | Допустимость пристройки по проекту, противопожарные решения, вибрационное и шумовое воздействие, отдельный доступ персонала |
| Встроенная КТП | Для крупных зданий при дефиците участка и значительной внутренней нагрузке | Требования к электрощитовым помещениям, вентиляция, пути транспортировки оборудования, пожарные отсеки, доступ для замены трансформатора |
| КТП вблизи центра электрических нагрузок | Для снижения потерь напряжения и расхода кабеля 0,4 кВ | Расчет падения напряжения, перспективное расширение нагрузки, возможность прокладки трасс без пересечения с другими коммуникациями |
| Две КТП или 2КТП на разных участках объекта | Для объектов с распределеннои нагрузкои или требованиями к резервированию | Разделение потребителеи по секциям, схема АВР, независимость питающих линий, размещение резервных кабельных трасс |
Пошаговый алгоритм выбора места и подготовки площадки
Последовательная проверка участка до поставки КТП снижает риск переноса подстанции, удлинения кабельных трасс и ограничений при монтаже. Исходные данные берут из технических условий, однолинейной схемы, генплана и результатов инженерных изысканий
Соберите исходные данные по электроснабжению
Определите расчетную мощность, напряжение сети, категорию надежности, точку присоединения и направление отходящих линий 0,4 кВ. Уточните тип КТП, число трансформаторов, способ ввода ВН и необходимость секционирования
Выберите зону с минимальной длиной сетей
Размещайте КТП ближе к центру электрических нагрузок или к наиболее мощным потребителям, если это не противоречит условиям присоединения. Проверьте, чтобы трассы кабелей не пересекали фундаменты, дороги, зоны будущей застройки и действующие инженерные коммуникации
Проверьте габариты и планировку площадки
Размер площадки принимают с учетом габаритов корпуса КТП, открывания дверей, зон обслуживания, кабельных вводов и проходов персонала. Предусмотрите место для прокладки кабельных каналов, траншей или трубных блоков, а также для возможной замены трансформатора
Оцените условия монтажа и эксплуатации
К площадке должен быть обеспечен проезд автотранспорта для доставки блоков КТП, трансформатора и работы грузоподьемной техники. Проверьте возможность безопасного доступа оперативного персонала в любое время года, включая очистку подходов от снега и организацию освещения
Подготовьте основание, водоотвод и заземление
Тип фундамента выбирают по массе КТП, несущей способности грунта, глубине промерзания и уровню грунтовых вод. Площадку планируют с уклоном для отвода воды, исключают подтопление кабельных вводов и заранее предусматривают контур заземления с требуемым сопротивлением, которое подтверждают измерениями после монтажа
Расчет габаритов площадки и проверка нагрузки
Площадь под КТП определяют не только по габаритам корпуса. Предусмотрите рабочие проходы у дверей и отсеков, место для прокладки кабелей, обслуживания, замены трансформатора и подъезда монтажной техники. Одновременно проверьте, что номинальная мощность трансформатора покрывает расчетную нагрузку с учетом коэффициента загрузки
L - длина корпуса КТП, м
B - ширина корпуса КТП, м
a - технологический запас по длине для обслуживания и доступа, м
b - технологический запас по ширине для обслуживания и доступа, м
Пример: габариты киосковой КТП составляют 5,0 × 2,4 м. Для проходов, открывания дверей и доступа к кабельным вводам принят запас 1,5 м с каждой стороны по длине и 2,0 м с каждой стороны по ширине. Расчетная площадь: A = (5,0 + 2 × 1,5) × (2,4 + 2 × 2,0) = 8,0 × 6,4 = 51,2 м². В пределах этой зоны дополнительно проверяют размещение фундамента, кабельных каналов, контура заземления, подъездной площадки и нормативные расстояния. Мощность трансформатора и окончательные габариты площадки проверяет проектная организация по ТУ, схеме электроснабжения и условиям участка
Требования к расстояниям, доступу и инженерным коммуникациям
Расстояния от КТП до зданий, дорог, границ участка, складов горючих материалов и других сооружении назначают по проекту. Они зависят от исполнения подстанции, мощности и типа трансформатора, степени огнестойкости соседних здании, категории помещений и требований пожарнои безопасности. Для отдельно стоящеи киосковои КТП необходимо предусмотреть свободную зону для открывания двереи, осмотра ячеек РУ, замены предохранителеи и вывоза трансформатора
К подстанции обеспечивают постоянныи доступ оперативного и ремонтного персонала в любое время года. Подъезд рассчитывают не только для легкового транспорта: необходимо проверить возможность проезда трала с трансформатором и установки автокрана в зоне разгрузки. Покрытие подъезда и площадки должно воспринимать нагрузку монтажнои техники, а радиусы поворота и высота проезда не должны ограничивать доставку оборудования
Кабельные линии 6-10 кВ и 0,4 кВ прокладывают по согласованным трассам с учетом пересечении с водопроводом, канализациеи, теплосетями, газопроводами и сетями связи. До начала строительства получают сведения о существующих коммуникациях, выполняют их привязку и определяют способы пересечения. Кабельные каналы, лотки и трубы должны обеспечивать протяжку, контроль и замену кабеля без разборки фундамента или покрытия
Не размещают КТП в зоне возможного подтопления, сброса воды с кровель, движения тяжелого транспорта без защитных ограждении и складирования материалов. Если перенос подстанции от существующих сетей невозможен, проект предусматривает защиту коммуникации, изменение отметок площадки, водоотвод и согласованные технические решения с владельцами сетей
- Проверить нормативные расстояния до здании, проездов и пожароопасных зон
- Оставить зоны обслуживания перед дверями РУ и трансформаторного отсека
- Обеспечить проезд трала, автокрана и ремонтного транспорта
- Согласовать кабельные трассы с планами существующих инженерных сетеи
- Предусмотреть водоотвод, планировку площадки и защиту от подтопления
Не размещайте КТП только по габаритам корпуса. Двери РУ, кабельные вводы, вентиляционные решетки и зона замены трансформатора должны оставаться доступными после устройства ограждений, прокладки коммуникаций и благоустройства. Нельзя перекрывать подъезд, рабочие проходы и трассу вывоза трансформатора парковками, складированием материалов или постоянными сооружениями. Нормативные расстояния, конструкцию фундамента, пожарные решения, заземление и допустимость размещения рядом со зданиями определяют проектом с учетом ПУЭ, ТУ сетевой организации и условий конкретного участка
Вывод
Размещение КТП следует начинать с проверки точки присоединения, расчетной нагрузки, генплана и условий эксплуатации, а не с выбора свободного участка. Площадка должна обеспечивать доступ к отсекам РУ, кабельным вводам и трансформатору, проезд монтажной техники, водоотвод, безопасные проходы и возможность дальнейшего обслуживания. Тип подстанции, компоновку и состав оборудования подбирают после оценки нагрузки и условий объекта: для наружного размещения рассматривают киосковые КТП, при необходимости двухтрансформаторной схемы - 2КТП, а параметры силового агрегата уточняют по каталогу масляных трансформаторов. Окончательное место установки, фундамент, заземление, трассы кабелей и нормативные расстояния должны быть подтверждены проектной документацией
