Комплектация
В стандартную комплектацию КТП 63 входят:
- Выключатель нагрузки РВЗ-10(6) — 1 шт.
- Разрядники вентильные или ОПН 10(6) — 6 шт.
- Предохранители ПКТ 10(6) кВ — 3 шт.
- Разъединитель НН — 1 шт.
- Автоматические выключатели (10 А и 16 А) — 3+3 шт.
- Трансформаторы тока — 3 шт.
- Счетчик электроэнергии, пускатель, фотореле, освещение
- Понижающий трансформатор 220/36 В, розетка, резисторы подогрева
- Силовой трансформатор 63 кВА — поставляется по заказу отдельно
По желанию заказчика комплектация может быть изменена или расширена в зависимости от технического задания.
Технические характеристики
|
Параметр |
Значение |
|
Мощность силового трансформатора |
63 кВА |
|
Номинальное напряжение на стороне ВН |
6 / 10 кВ |
|
Номинальное напряжение на стороне НН |
0,4 кВ |
|
Частота тока |
50 Гц |
|
Ток электрической стойкости на стороне ВН |
51 кА |
|
Ток термической стойкости на стороне ВН |
20 кА |
|
Исполнение по вводу ВН |
Кабельный / воздушный |
|
Исполнение по выводу НН |
Кабельный / воздушный |
|
Степень защиты по ГОСТ 14254 |
IP23 |
|
Количество отходящих линий |
5 / 10 |
|
Габаритные размеры (Д × Ш × В) в транспортном состоянии |
1900 × 2100 × 2400 мм (высота до 4000 мм) |
|
Масса |
До 1200 кг |
Купить трансформаторную подстанцию КТП 63 кВА 6(10)/0,4 кВ
Компания ТрансКТП производит комплектные трансформаторные подстанции КТП 63 кВА для электроснабжения небольших производственных, коммерческих, сельскохозяйственных и инфраструктурных объектов. Оборудование предназначено для приёма трёхфазной электрической энергии частотой 50 Гц напряжением 6 или 10 кВ, преобразования до 0,4 кВ и распределения между потребителями.

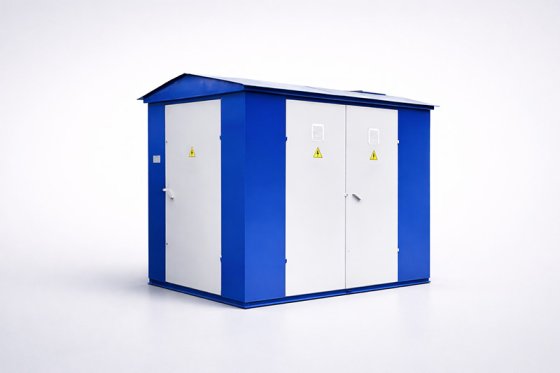

Трансформаторная подстанция 63 кВА представляет собой компактный электротехнический комплекс заводского изготовления с размещением высоковольтного и низковольтного распределительного оборудования в металлическом корпусе. Конструкция рассчитана на наружную установку, предусматривает защиту оборудования от внешних воздействий и обеспечивает доступ к основным узлам для технического обслуживания.
КТП данной мощности применяется там, где строительство отдельного здания подстанции экономически нецелесообразно, а параметры электрической сети требуют установки собственного понижающего трансформатора.
ТрансКТП предлагает киосковые трансформаторные подстанции различных мощностей и исполнений. Конфигурация оборудования подбирается с учётом технических условий подключения, электрических нагрузок и требований проектной документации.
Назначение и область применения КТП 63 кВА
Основное назначение КТП 63/10/0,4 кВ — преобразование электрической энергии среднего напряжения в низкое и обеспечение питания локальных распределительных сетей.
Подстанции мощностью 63 кВА используются для электроснабжения небольших производственных мастерских, складских помещений, фермерских хозяйств, насосных станций, строительных площадок и удалённых объектов инфраструктуры.
Оборудование также может применяться для питания отдельных групп зданий, объектов инженерного обеспечения, систем наружного освещения и вспомогательных технологических установок.
Номинальная мощность 63 кВА позволяет организовать электроснабжение потребителей с относительно небольшой расчётной нагрузкой без установки трансформатора заведомо избыточной мощности.
При выборе оборудования необходимо учитывать суточный график энергопотребления, коэффициент мощности, наличие электродвигателей и перспективное увеличение нагрузки.
Если расчётная мощность объекта превышает возможности данного исполнения, целесообразно рассмотреть подстанцию КТП 100 кВА или КТП 160 кВА. Окончательный выбор выполняется по результатам электротехнического расчёта.
Конструкция и основные элементы КТП 63 кВА
Киосковая КТП 63 кВА выполняется в металлическом корпусе со степенью защиты IP23 по ГОСТ 14254. Конструкция предусматривает размещение коммутационного оборудования высокого напряжения, силового трансформатора и распределительных устройств 0,4 кВ.
На стороне высокого напряжения применяются предусмотренные комплектацией выключатель нагрузки, защитные аппараты, ограничители перенапряжений и другие элементы, обеспечивающие необходимые функции коммутации и защиты.
Силовой трансформатор выполняет преобразование напряжения с 6 или 10 кВ до 0,4 кВ. После преобразования электроэнергия поступает в низковольтное распределительное устройство, где распределяется между отходящими присоединениями.
В зависимости от исполнения предусматриваются кабельные или воздушные вводы высокого напряжения и соответствующие варианты вывода низковольтных линий.
Конструкция подстанции допускает различные варианты организации отходящих присоединений. Для рассматриваемого исполнения предусмотрено 5 или 10 линий, при этом номиналы коммутационных аппаратов должны соответствовать расчётным нагрузкам.
При проектировании особое внимание уделяется защитному заземлению, электрическим расстояниям, качеству контактных соединений и организации естественного охлаждения оборудования.
Выбор силового трансформатора 63 кВА
Для комплектации подстанции могут применяться масляные силовые трансформаторы ТМ либо герметичные трансформаторы ТМГ с номинальной мощностью 63 кВА и соответствующими классами напряжения.
Трансформаторы ТМ оснащаются масляным расширителем, предназначенным для компенсации температурного изменения объёма трансформаторного масла. Эксплуатация такого оборудования предусматривает выполнение регламентных мероприятий в соответствии с документацией изготовителя.
Трансформаторы ТМГ имеют герметичную масляную систему, предотвращающую непосредственный контакт масла с атмосферным воздухом при штатной эксплуатации. Такая конструкция снижает воздействие влаги и кислорода на изоляционную жидкость.
При выборе трансформатора необходимо учитывать номинальное напряжение обмоток, схему и группу соединения, потери холостого хода и нагрузочные потери, напряжение короткого замыкания и климатическое исполнение.
Для объектов с невысокой и переменной нагрузкой особое значение имеют потери холостого хода, поскольку они возникают при нахождении трансформатора под напряжением независимо от величины полезной нагрузки.
Силовой трансформатор 63 кВА поставляется по отдельному заказу. Его тип, технические характеристики и стоимость согласовываются при формировании окончательной комплектации подстанции.
Расчёт нагрузки и выбор мощности КТП 63 кВА
Подбор мощности трансформаторной подстанции выполняется на основании расчётной полной мощности электроприёмников с учётом фактических режимов работы.
При номинальном напряжении 0,4 кВ линейный ток трёхфазного трансформатора мощностью 63 кВА составляет приблизительно 91 А. При коэффициенте мощности cos φ = 0,9 соответствующая активная мощность составляет около 56,7 кВт.
Указанные значения характеризуют номинальный режим оборудования и не означают, что любая совокупность электроприёмников установленной мощностью 56,7 кВт может подключаться без дополнительного расчёта.
Необходимо учитывать коэффициенты одновременности и спроса, распределение однофазных нагрузок по фазам, продолжительность максимальных режимов и возможные пусковые токи.
Особого внимания требуют насосные установки, компрессоры и другие потребители с асинхронными электродвигателями. При прямом пуске пусковой ток может значительно превышать номинальное значение, вызывая кратковременное снижение напряжения.
Также проверяются допустимые потери напряжения в отходящих линиях, условия охлаждения силового трансформатора и перспективный рост электрической нагрузки.
Правильно выбранная КТП 63 кВА 6(10)/0,4 кВ обеспечивает необходимую мощность для локальной электрической сети без неоправданного увеличения капитальных и эксплуатационных затрат.
Электрические схемы и варианты подключения
Электрическая схема КТП 63 кВА определяется техническими условиями присоединения, конфигурацией питающей сети и требованиями к электроснабжению объекта.
Тупиковое исполнение используется при подключении подстанции к радиальной линии без организации транзита высокого напряжения.
Проходная схема предусматривает наличие соответствующих высоковольтных присоединений для включения оборудования в распределительную линию.
В зависимости от технического задания подстанция может комплектоваться оборудованием для воздушного или кабельного подключения на стороне 6(10) кВ и 0,4 кВ.
На стороне низкого напряжения предусматриваются коммутационные аппараты, устройства защиты и учёта электроэнергии. Конкретные номиналы выключателей выбираются с учётом рабочих токов отходящих линий и параметров короткого замыкания.
При проектировании необходимо обеспечить согласование защит, проверку отключающей способности аппаратов и выполнение требований электробезопасности.
Для объектов, где возможно размещение трансформатора непосредственно на опорной конструкции, альтернативой киосковому исполнению могут стать мачтовые трансформаторные подстанции МТП или столбовые подстанции СТП. Выбор конструкции определяется условиями установки, параметрами линии и требованиями проекта.
Особенности установки и эксплуатации КТП 63 кВА
КТП 63 кВА наружной установки размещается на подготовленном основании с обеспечением необходимых условий подключения, обслуживания и безопасной эксплуатации.
При выборе площадки необходимо учитывать расположение питающей линии, возможность прокладки отходящих кабелей, организацию заземления и наличие подъезда для монтажной техники.
Металлический корпус со степенью защиты IP23 обеспечивает предусмотренную стандартом защиту от проникновения твёрдых предметов и водяных брызг в установленных пределах. Такая степень защиты не означает полной пыле- или водонепроницаемости корпуса.
Для эксплуатации в различных климатических условиях необходимо выбирать соответствующее климатическое исполнение и учитывать допустимые температурные режимы установленных компонентов.
В зависимости от комплектации предусматриваются устройства обогрева отдельных отсеков, освещение и вспомогательные электрические цепи.
В процессе эксплуатации необходимо проводить регламентные осмотры, контролировать состояние контактных соединений, коммутационных аппаратов, системы заземления и силового трансформатора.
Своевременное техническое обслуживание позволяет выявлять дефекты на ранней стадии и снижать вероятность аварийных отключений.
Производство КТП 63 кВА по техническому заданию
Компания ТрансКТП осуществляет изготовление трансформаторных подстанций с учётом требований заказчика и характеристик питающей электрической сети.
Производство включает согласование электрической схемы, подбор комплектующих, изготовление металлического корпуса, монтаж распределительного оборудования и проведение предусмотренных заводских проверок.
Особое внимание уделяется надёжности электрических соединений, правильности установки коммутационных аппаратов, организации защитных цепей и соответствию готового изделия согласованной спецификации.
По техническому заданию могут изменяться исполнение вводов, количество отходящих линий, состав оборудования учёта, вспомогательные цепи и дополнительные конструктивные элементы.
Для определения необходимой комплектации рекомендуется заполнить опросный лист на трансформаторную подстанцию. Документ позволяет зафиксировать параметры питающей сети, условия эксплуатации и требования к составу оборудования.
Изготовление КТП по согласованному техническому заданию помогает исключить ненужные опции и обеспечить соответствие изделия условиям подключения объекта.
От чего зависит цена КТП 63 кВА
Цена КТП 63 кВА зависит от конструктивного исполнения, состава коммутационной аппаратуры, схемы подключения и дополнительных требований заказчика.
Базовая стоимость рассматриваемой подстанции начинается от 178 000 рублей, однако окончательная цена определяется после согласования комплектации.
На стоимость влияют тип высоковольтного ввода, количество низковольтных присоединений, номиналы защитных аппаратов, наличие оборудования учёта электроэнергии, систем обогрева и дополнительной автоматики.
Отдельно рассчитывается стоимость силового трансформатора 63 кВА, поскольку он поставляется по заказу и не включён автоматически в базовый комплект.
При сравнении предложений необходимо учитывать фактический состав поставки, характеристики установленных комплектующих и перечень передаваемой технической документации.
Для получения точного расчёта рекомендуется предоставить техническое задание, однолинейную схему или заполненный опросный лист.
Купить КТП 63 кВА от производителя с доставкой по России
Компания ТрансКТП предлагает купить комплектную трансформаторную подстанцию КТП 63 кВА с подбором оборудования для небольших производственных, сельскохозяйственных, коммерческих и инфраструктурных объектов.
Специалисты компании помогут определить необходимую конфигурацию, согласовать тип ввода, количество отходящих линий, параметры силового трансформатора и дополнительные требования к исполнению.
Подстанции изготавливаются с учётом технического задания и комплектуются предусмотренной эксплуатационной документацией.
Организуется поставка электротехнического оборудования по России и странам СНГ с учётом габаритов, массы и условий транспортировки.
Чтобы заказать КТП 63 кВА 6/0,4 или 10/0,4 кВ, направьте информацию о питающей сети, расчётной нагрузке, способе подключения и регионе поставки.
Инженеры ТрансКТП подготовят коммерческое предложение с согласованной комплектацией, расчётом стоимости и условиями изготовления оборудования.
