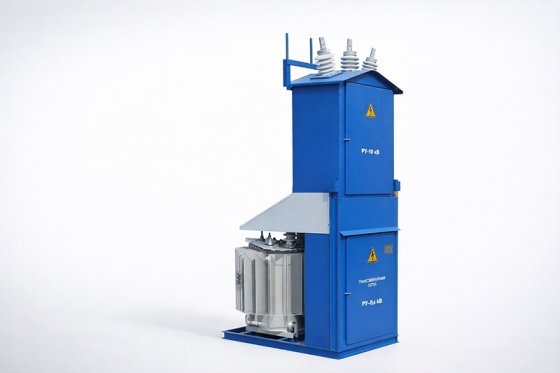

Подстанция мачтовая МТП 40

Комплектация

• Вводный шкаф: расположены воздушные вводы высокого напряжения.
• Силовой трансформатор: преобразует напряжение с ВН на НН.
• Распределительный шкаф: расположены элементы низкого напряжения.

Все компоненты КТП-ВМ установлены на сварной металлической раме. Подстанция транспортируется в разобранном виде для удобства перевозки.

Ключевые особенности

• Высота: не более 1800 мм.
• Вводная сторона: три проходных изолятора, плавкие предохранители.
• Защита от перенапряжения: траверсы с ограничителями перенапряжения.
• Низковольтная сторона: разъединитель 0,4 кВ.
• Безопасность: электрические и механические блокировки.
• Учет электроэнергии: счетчик электрической энергии.
• Дополнительные элементы: розетка для электроинструмента и переносного светильника.

Технические характеристики

Параметр	Значение
Мощность силового трансформатора	40 кВА
Номинальное напряжение на стороне ВН	6 / 10 кВ
Номинальное напряжение на стороне НН	0,4 кВ
Частота тока	50 Гц
Ток электрической стойкости на стороне ВН	51 кА
Ток термической стойкости на стороне ВН	20 кА
Исполнение по вводу ВН	Кабельный / воздушный
Исполнение по выводу НН	Кабельный / воздушный
Степень защиты по ГОСТ 14254	IP23
Количество отходящих линий	5 / 10
Габаритные размеры (Д × Ш × В) в транспортном состоянии	1900 × 2100 × 2400 мм (высота до 4000 мм)
Масса	До 1200 кг

Купить мачтовую подстанцию МТП-40 кВА 6(10)/0,4 кВ

Мачтовая трансформаторная подстанция МТП-40 кВА предназначена для приёма, преобразования и распределения электроэнергии в сетях переменного тока частотой 50 Гц. Оборудование используется для электроснабжения объектов с небольшой и умеренной нагрузкой и устанавливается на опорах воздушных линий электропередачи.

МТП-40 кВА — практичное решение для объектов, где требуется надёжное электроснабжение при ограниченном бюджете на инфраструктуру.

Назначение и область применения

МТП-40 кВА применяется для электроснабжения:

• дачных и садовых товариществ;
• небольших сельскохозяйственных объектов;
• фермерских хозяйств;
• насосных станций и скважин;
• локальных инженерных систем;
• временных строительных объектов.

Подстанция подходит для распределения электроэнергии на объектах с умеренным уровнем потребления.

Конструкция МТП-40 кВА

Подстанция включает в себя:

• шкаф высокого напряжения;
• силовой трансформатор;
• распределительное устройство низкого напряжения;
• металлическую монтажную раму;
• узел учёта электроэнергии;
• аппаратуру защиты и коммутации.

Конструкция рассчитана на длительную эксплуатацию в условиях наружной установки.

Преимущества МТП-40 кВА

• компактное размещение на опоре
• снижение затрат на монтаж и строительство
• высокая заводская готовность
• быстрый ввод в эксплуатацию
• надёжная работа в различных условиях

Комплектация

В стандартную комплектацию входят:

• металлическая опорная конструкция;
• шкафы ВН и НН;
• коммутационная аппаратура;
• системы защиты и учёта;
• комплект технической документации.

⚠️ Силовой трансформатор может поставляться отдельно и не всегда входит в базовую стоимость.

Цена МТП-40 кВА

Стоимость зависит от комплектации, схемы исполнения и выбранных комплектующих. Для точного расчёта требуется техническое задание или параметры объекта.

Купить МТП-40 кВА

Оставьте заявку, чтобы получить коммерческое предложение и подбор оборудования под ваш объект.

Купить мачтовые трансформаторные подстанции МТП

Компания ТрансКТП производит мачтовые трансформаторные подстанции МТП мощностью от 25 до 250 кВА, предназначенные для приёма, преобразования и распределения электроэнергии в сетях 6(10)/0,4 кВ. Оборудование применяется для электроснабжения объектов с умеренной нагрузкой и позволяет реализовать надёжное подключение при минимальных затратах на монтаж и эксплуатацию.

Оформите заявку, и мы поставим подстанцию с гарантией до 3 лет и расчётным сроком службы свыше 25 лет. В комплект поставки входят декларации о соответствии, паспорта на оборудование и комплектующие.

Конструктивные особенности МТП

Мачтовая трансформаторная подстанция представляет собой компактное решение для наружной установки и включает в себя:

• шкаф высокого напряжения;
• силовой трансформатор;
• распределительное устройство низкого напряжения;
• металлическую опорную раму;
• траверсы и элементы крепления;
• систему защиты и учёта электроэнергии.

Оборудование размещается на сварной металлической конструкции, рассчитанной на установку на опорах воздушных линий электропередачи.

Устройство и принцип работы

На стороне высокого напряжения подстанция оснащается проходными изоляторами, коммутационной аппаратурой и устройствами защиты от перенапряжений. На стороне низкого напряжения устанавливается распределительный шкаф с автоматическими выключателями, узлом учёта и защитной автоматикой.

Все мачтовые подстанции комплектуются электрическими и механическими блокировками, обеспечивающими безопасную эксплуатацию оборудования обслуживающим персоналом.

Дополнительно подстанция может оснащаться сервисной розеткой для подключения электроинструмента и переносного освещения при проведении обслуживания.

Сфера применения мачтовых подстанций

МТП применяются для электроснабжения:

• фермерских и сельскохозяйственных объектов;
• садоводческих товариществ;
• малых населённых пунктов;
• гаражных кооперативов;
• объектов водоснабжения и скважин;
• железнодорожной инфраструктуры;
• небольших промышленных и производственных объектов.

Мачтовые подстанции особенно востребованы в проектах, где требуется компактное и экономичное решение без строительства отдельного здания под подстанцию.

Преимущества МТП от ТрансКТП

• компактное размещение на опорах;
• снижение затрат на строительную часть проекта;
• быстрый монтаж и ввод в эксплуатацию;
• заводская сборка и контроль качества;
• соответствие требованиям ГОСТ;
• адаптация под параметры конкретного объекта.

Особенности поставки и комплектации

Мачтовые подстанции поставляются в виде отдельных модулей для удобства транспортировки и последующей сборки на объекте. Это позволяет снизить транспортные расходы и обеспечить доставку стандартным автотранспортом.
Внутреннее оборудование шкафов поставляется полностью смонтированным и готовым к подключению, что минимизирует объём монтажных работ на площадке.

⚠️ Силовой трансформатор и ОПН могут поставляться отдельно и не всегда входят в базовую комплектацию. Точная комплектация определяется техническим заданием.

Надёжность и срок службы

Мачтовые подстанции производства ТрансКТП рассчитаны на длительную эксплуатацию в различных климатических условиях. Использование качественных комплектующих и заводской контроль сборки обеспечивают высокий уровень надёжности и продолжительный срок службы оборудования.

Купить МТП в ТрансКТП

Оставьте заявку, чтобы получить расчёт стоимости и подбор мачтовой трансформаторной подстанции под параметры вашего объекта. Специалисты помогут определить оптимальную конфигурацию оборудования и подготовят коммерческое предложение.
