Мощность КТП выбирают по расчетной нагрузке объекта с учетом коэффициентов спроса, пусковых токов, перспективного расширения и допустимой загрузки трансформатора. Номиналы 250, 400, 630, 1000, 1600 и 2500 кВА сравнивают не только по запасу мощности, но и по условиям подключения, режиму работы и требованиям к резервированию. Итоговый выбор должен проверить проектная организация
От чего зависит выбор мощности КТП
Мощность комплектной трансформаторной подстанции выбирают по расчетной электрической нагрузке объекта, а не по сумме номиналов всех подключаемых потребителей. Для производственного участка, склада, жилого комплекса или насосной станции учитывают одновременно работающие приемники, их график нагрузки, категорию надежности электроснабжения и перспективу расширения

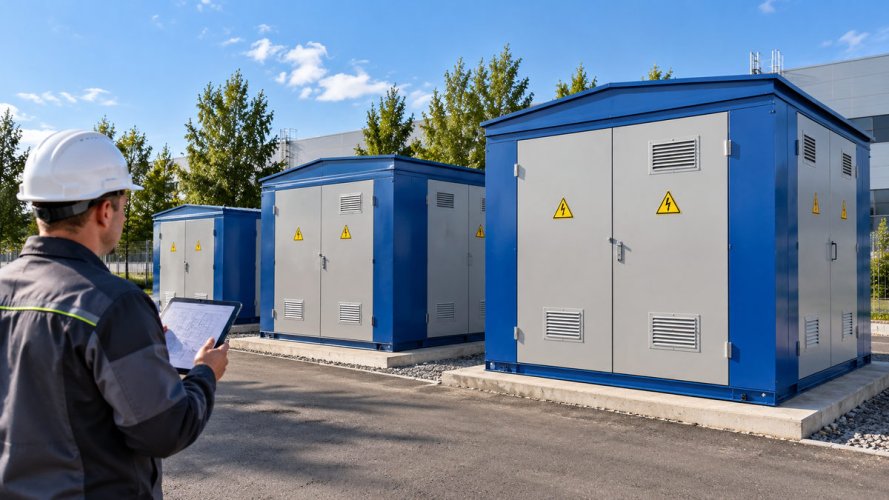

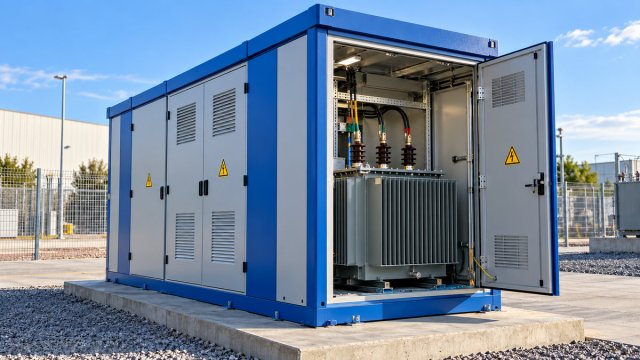

Конструкция подстанции определяется не только мощностью трансформатора. Для нагрузки до 250 кВА в ряде случаев рассматривают мачтовые МТП или столбовые СТП, а при 400-2500 кВА обычно применяют киосковые КТП с размещением силового трансформатора, РУВН и РУНН в одном или нескольких модулях
Если на объекте требуется резервирование, мощность определяют отдельно для нормального и послеаварийного режима. При значительной нагрузке I категории вместо одной КТП 1600 или 2500 кВА может потребоваться двухтрансформаторная 2КТП, где каждый трансформатор способен принять расчетную нагрузку с учетом допустимой перегрузки
- расчетная активная и реактивная мощность потребителей
- коэффициенты спроса, одновременности и мощности
- режим работы: постоянный, сезонный или кратковременный
- категория надежности электроснабжения и необходимость резерва
- перспектива подключения новых нагрузок
- ограничения по напряжению, токам КЗ и условиям размещения
Сравнение КТП на 250, 400, 630, 1000, 1600 и 2500 кВА
Мощность КТП выбирают по расчетной нагрузке, категории надежности, перспективе развития объекта и допустимой загрузке трансформатора. Для постоянной нагрузки обычно предусматривают резерв по мощности, а итоговое решение проверяет проектная организация
| Мощность КТП | Ориентировочная область применения | Что проверить при выборе |
|---|---|---|
| 250 кВА | Небольшие производственные площадки, складские здания, мастерские, малоэтажные коммерческие объекты | Фактическую нагрузку электродвигателей, пусковые токи, резерв на подключение новых потребителей |
| 400 кВА | Склады с инженерными системами, небольшие цеха, торговые и административные здания | Одновременность работы вентиляции, отопления, насосов и технологического оборудования |
| 630 кВА | Производственные участки, логистические комплексы, жилые и общественные объекты средней нагрузки | Наличие мощных двигателей, компенсацию реактивной мощности, возможность роста нагрузки |
| 1000 кВА | Цеха с несколькими технологическими линиями, крупные склады, коммерческие объекты с высокой инженерной нагрузкой | Расчетный максимум нагрузки, токи КЗ, необходимость секционирования РУ 0,4 кВ |
| 1600 кВА | Крупные производственные и инфраструктурные объекты, предприятия с непрерывными процессами | Категорию надежности, целесообразность схемы с двумя трансформаторами, требования сетевой организации |
| 2500 кВА | Энергоемкие производства, большие промышленные комплексы, объекты с мощными электроприводами | Ограничения по токам на стороне 0,4 кВ, схему распределения нагрузки, применение 2КТП или нескольких подстанций |
Пошаговый алгоритм подбора мощности КТП
Подбор начинают не с ближайшего стандартного номинала, а с расчетной электрической нагрузки и режима работы потребителей. Алгоритм помогает выбрать мощность трансформатора без постоянной перегрузки и без избыточных капитальных затрат
Соберите перечень электроприемников
Укажите установленную мощность каждого потребителя, категорию надежности, напряжение, режим работы и возможность одновременного включения. Отдельно выделите двигатели, сварочные посты, печи, зарядные устройства и другое оборудование с переменной или пусковой нагрузкой
Рассчитайте максимальную нагрузку объекта
Примените коэффициенты спроса и одновременности к установленной мощности групп потребителей. Реактивную составляющую учитывают по фактическому или расчетному cos phi, поскольку трансформатор выбирают по полной мощности в кВА, а не только по активной мощности в кВт
Учтите пуски двигателей и неравномерность фаз
Проверьте, сможет ли трансформатор и аппараты 0,4 кВ выдержать пуск наиболее мощного двигателя без недопустимого провала напряжения. Для однофазных нагрузок дополнительно оцените распределение по фазам: перегрузка одной фазы может ограничить фактическую мощность КТП
Заложите допустимую загрузку и резерв
Для длительной работы обычно не принимают расчетную нагрузку равной номиналу трансформатора. Запас выбирают с учетом температуры, графика потребления и развития объекта. Если расчетная нагрузка близка к 400 кВА, следует сравнить варианты 400 и 630 кВА, а при требованиях к бесперебойности рассмотреть двухтрансформаторную 2КТП
Выберите ближайший номинал и проверьте проектом
Примите ближайшую большую стандартную мощность: 250, 400, 630, 1000, 1600 или 2500 кВА. Затем проверьте условия технологического присоединения, токи короткого замыкания, сечение кабелей, уставки защит и исполнение киосковой КТП. Окончательное решение и расчет режимов выполняет проектная организация
Расчет мощности КТП на числовом примере
Расчет ведут по активной расчетной мощности всех потребителей с учетом коэффициента спроса и коэффициента мощности. Полученный результат сопоставляют с номиналами КТП и принимают ближайшую большую мощность с запасом на развитие объекта
Pуст - суммарная установленная активная мощность потребителей, кВт
Кс - коэффициент спроса, учитывающий неодновременность работы потребителей
cos φ - расчетный коэффициент мощности нагрузки
На объекте установлены потребители суммарной мощностью 420 кВт. По графику работы и составу оборудования принят коэффициент спроса 0,75, расчетный cos φ после компенсации реактивной мощности - 0,90. Расчет: Sрасч = 420 × 0,75 / 0,90 = 350 кВА. Номинал 250 кВА недостаточен, поскольку расчетная нагрузка превышает мощность трансформатора. КТП 400 кВА обеспечивает номинальное покрытие нагрузки, но запас составляет около 14%. Если планируется подключение дополнительного оборудования или длительная работа на максимуме, следует рассмотреть КТП 630 кВА. Пусковые токи двигателей, сезонные нагрузки, допустимую загрузку трансформатора и фактический cos φ необходимо проверить в проекте
Не выбирайте КТП только по ближайшему большему номиналу. Избыточно мощный трансформатор при малой фактической загрузке увеличивает потери холостого хода, а недостаточный не обеспечит работу в максимальном или послеаварийном режиме. Для номиналов от 1000 кВА отдельно проверьте токи на стороне 0,4 кВ, отключающую способность аппаратов, сечение шин и кабелей, а также возможность распределить нагрузку между несколькими секциями или трансформаторами
Вывод
Выбирайте мощность КТП по расчетной полной нагрузке в кВА, а не по сумме паспортных мощностей оборудования. Для нагрузки около 350 кВА базовым вариантом будет 400 кВА, однако при расширении производства, длительных пиках или крупных двигателях рационально сравнить его с КТП 630 кВА. Номиналы 1000-2500 кВА требуют отдельной проверки токов на стороне 0,4 кВ, схемы распределения и возможности применения 2КТП. До заказа зафиксируйте перспективную нагрузку, категорию надежности, условия сетевой организации и результаты расчетов токов КЗ, кабелей и защит. Окончательный номинал и исполнение киосковой КТП должна подтвердить проектная организация
