Трансформатор ТМГ - герметичный масляный силовой трансформатор для приема и преобразования напряжения в сетях 6-10 кВ. Его выбирают для комплектных подстанций, промышленных и коммунальных объектов, где требуется снизить обслуживание масляного хозяйства и обеспечить стабильную работу в наружной или внутренней установке. При подборе проверяют мощность, напряжения ВН и НН, схему соединения обмоток, потери и климатическое исполнение
Что такое трансформатор ТМГ и как он устроен

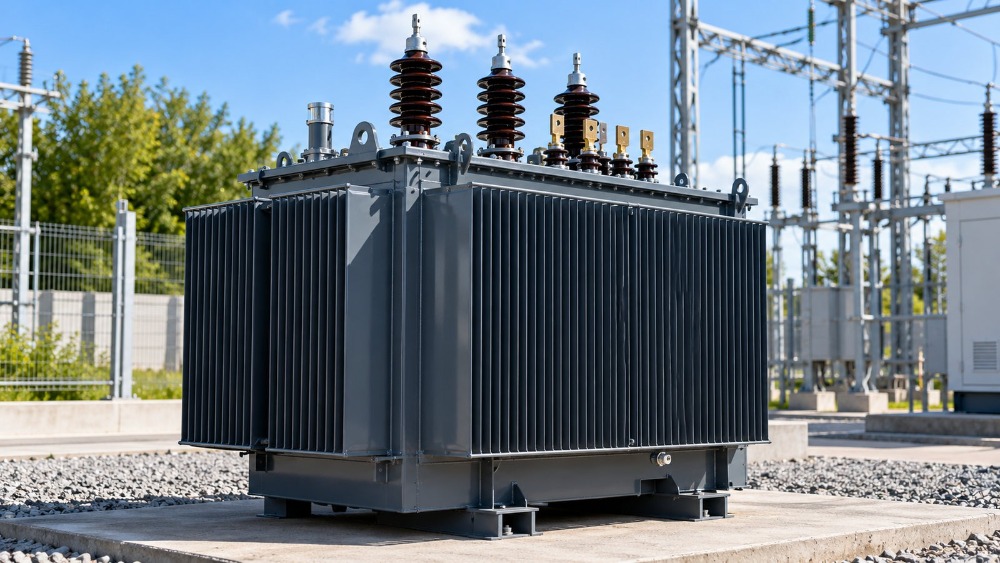

ТМГ - трехфазный масляный герметичный силовой трансформатор, предназначенный для преобразования напряжения в сетях 6 или 10 кВ в напряжение 0,4 кВ. Его применяют в составе комплектных подстанций, на промышленных объектах, в жилой и коммерческой застройке, а также для электроснабжения инфраструктуры. При подборе учитывают мощность нагрузки, уровень напряжения ВН и НН, схему соединения обмоток, климатическое исполнение и способ установки
Герметичная конструкция означает, что бак полностью заполнен трансформаторным маслом и не связан с атмосферой через расширитель. При изменении температуры объем масла компенсируют гофрированные стенки бака. Это снижает контакт масла с влагой и кислородом, уменьшает окисление изоляции и сокращает объем обслуживания по сравнению с исполнениями с расширительным баком

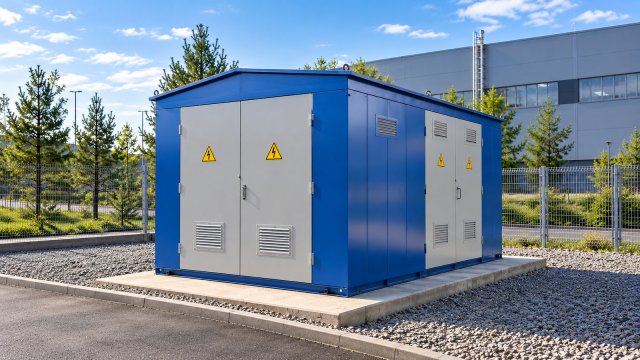

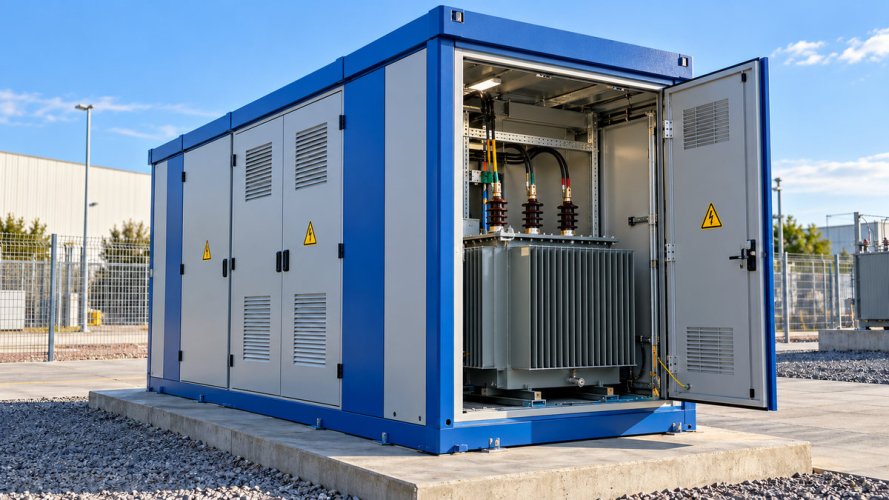

Основные узлы ТМГ: магнитопровод из электротехнической стали, обмотки высшего и низшего напряжения, бак с трансформаторным маслом, вводы ВН и НН, переключатель ответвлений без возбуждения ПБВ, радиаторы или гофрированные стенки для охлаждения, предохранительные и контрольные элементы. Трансформатор выбирают совместно с подстанцией: для наружной установки могут применяться киосковые КТП, а при небольшой расчетной мощности - мачтовые подстанции МТП
Обмотка ВН получает электроэнергию от сети среднего напряжения, а обмотка НН передает ее потребителю с требуемым напряжением. Передаточное отношение определяется числом витков обмоток. Переключатель ПБВ позволяет скорректировать напряжение ВН ступенями, но изменять его допускается только после полного отключения трансформатора и проверки отсутствия напряжения
- Герметичный бак без расширителя
- Трансформаторное масло для изоляции и отвода тепла
- Гофрированные стенки бака для температурной компенсации
- Обмотки ВН и НН, магнитопровод и вводы
- Переключатель ПБВ для настройки коэффициента трансформации
Сравнение ТМГ с другими типами трансформаторов
ТМГ выбирают для наружных и внутренних подстанций, когда требуется снизить потери холостого хода и ограничить обслуживание масляного оборудования
| Тип трансформатора | Конструктивные особенности | Когда выбирать |
|---|---|---|
| ТМГ герметичный масляный | Герметичный бак без расширителя, гофрированные стенки компенсируют изменение объема масла, снижено увлажнение изоляции | Для КТП, 2КТП и распределительных сетей 6-10 кВ при приоритете низких потерь и сокращенного обслуживания |
| ТМ масляный | Бак с расширителем, масло контактирует с воздухом через воздухоосушитель, требуется контроль состояния масла | Для объектов, где предусмотрено регламентное обслуживание и требуется традиционная ремонтопригодная конструкция |
| ТСЗ сухой | Литая или пропитанная изоляция обмоток, масло отсутствует, повышены требования к вентиляции помещения | Для внутренней установки в зданиях с ограничениями по пожарной безопасности и риску разлива масла |
| ТМГ с повышенными требованиями к потерям | Герметичная конструкция с оптимизированной магнитной системой и сниженным уровнем потерь холостого хода | Для сетей с длительной круглогодичной работой, где экономический эффект от снижения потерь подтвержден расчетом |
Как выбрать трансформатор ТМГ для объекта
Подбор ТМГ начинают с параметров сети и расчетной нагрузки, затем проверяют условия установки и требования к защите. Паспортная мощность трансформатора должна покрывать не только текущую нагрузку, но и обоснованный резерв на развитие объекта
Определите расчетную мощность нагрузки
Сложите мощности электроприемников с учетом коэффициентов спроса и одновременности, затем заложите резерв на перспективное подключение. Для нагрузки 500 кВт при cos phi 0,9 расчетная полная мощность составит около 556 кВА. При резерве 20% ориентир для выбора составит 667 кВА, поэтому рассматривают ТМГ номиналом 630 или 1000 кВА после проверки допустимой перегрузки и планов развития объекта
Проверьте напряжение сети и вторичной стороны
Номинальное напряжение обмотки ВН выбирают по сети питания, обычно 6 или 10 кВ. Напряжение НН принимают по параметрам распределительной сети объекта, как правило 0,4 кВ. Ошибка в сочетании напряжений приводит к невозможности подключения или к необходимости менять проектное решение
Согласуйте схему и группу соединения обмоток
Для сетей 0,4 кВ часто применяют схему Dyn11, обеспечивающую нейтраль на стороне НН для четырехпроводной сети. Группу соединения необходимо сверить с существующими трансформаторами и схемой параллельной работы. Трансформаторы с разными группами соединения нельзя включать параллельно
Оцените потери и режим нагрузки
Сравните потери холостого хода и короткого замыкания у трансформаторов одинаковой мощности. Низкие потери холостого хода особенно значимы для объекта с круглосуточным включением и малой фактической нагрузкой. При высокой постоянной загрузке оценивают также потери короткого замыкания и нагрев обмоток
Учтите место установки и состав подстанции

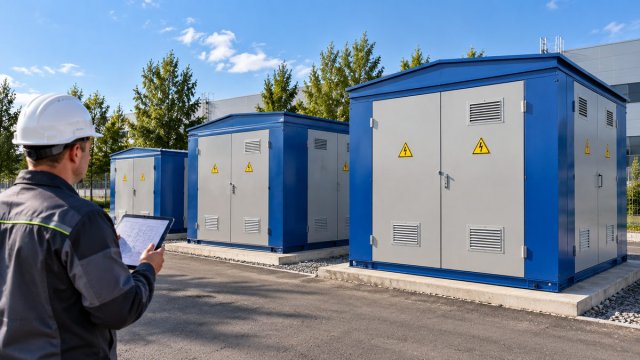

Проверьте климатическое исполнение, степень защиты, высоту установки над уровнем моря, доступ для монтажа и обслуживания, требования пожарной безопасности. Для размещения на комплектной подстанции параметры ТМГ согласуют с габаритами камеры, токами вводов, аппаратом защиты и схемой РУ. Подходящие исполнения представлены в разделе трансформаторы ТМГ, а для выбора подстанции можно сравнить киосковые КТП
Расчет мощности ТМГ на числовом примере
Номинальную мощность ТМГ выбирают по расчетной активной мощности нагрузки с учетом коэффициента мощности, перспективы развития объекта и допустимой перегрузки, установленной проектом
P - расчетная активная мощность нагрузки, кВт
cos φ - коэффициент мощности нагрузки
На объекте расчетная активная мощность составляет 400 кВт, коэффициент мощности - 0,9. Требуемая полная мощность: S = 400 / 0,9 = 444 кВА. При резерве на развитие нагрузки 15% расчетное значение составит 444 x 1,15 = 511 кВА. Ближайшая стандартная мощность - ТМГ-630 кВА. Окончательный выбор проверяют по графику нагрузки, пусковым токам двигателей, потерям напряжения и условиям работы, указанным в проекте
Герметичность бака не отменяет эксплуатационный контроль. До выбора ТМГ проверьте соответствие мощности расчетной нагрузке, допустимость параллельной работы, напряжение и диапазон ответвлений ПБВ, климатическое исполнение и условия размещения. Переключать ПБВ под напряжением или при включенном трансформаторе нельзя: это может повредить контакты переключателя и обмотки
Вывод
ТМГ применяют в сетях 6-10/0,4 кВ, когда требуется масляный трансформатор с герметичным баком, сниженным риском увлажнения масла и контролируемыми потерями при длительной работе. Для корректного выбора сопоставьте расчетную мощность и резерв развития, напряжения ВН и НН, группу соединения, потери, условия установки и параметры защиты. При размещении в комплектной подстанции характеристики трансформатора согласуют с компоновкой РУ и токами аппаратов. Подходящие исполнения представлены в разделе трансформаторы ТМГ, а итоговое решение по номиналу и схеме включения должно быть подтверждено проектной организацией
